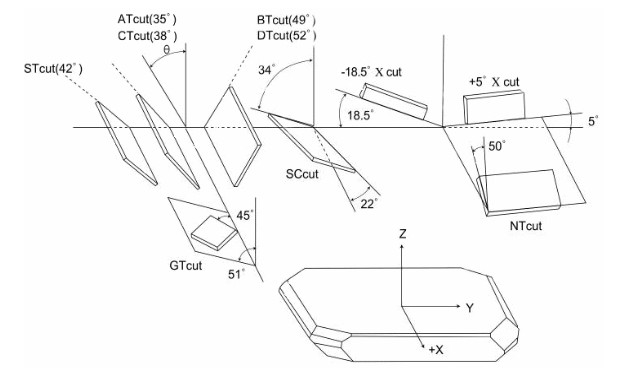

石英晶振切割角度及振动模式基本特性

来源:http://www.taiheth.com 作者:泰河电子市场部 2017年07月15
  石英晶振早已在市场上与插件晶振吵的沸沸扬扬了,早期是插件晶振与大体积贴片晶振的时代,但插件晶振还是占很大一部分市场的.早期通用的圆柱晶振尺寸有2*6mm,3*8mm,3*9mm,3*10mm,由于之前技术不是很发达,晶振产品用的体积相对现在来说是大的多.随着时代的变化,科技的迅猛发展,小型化的要求可谓是大大超出了市场能力范围啊.为满足要求,日本晶振公司日夜加班研发,直至前两年,小体积插件凭空而现.1*4,1*5晶振每个月的用量超20KK,如此庞大的数目使得插件晶振备受瞩目.但热潮还未过去,就被2012贴片晶振给挤了下来.石英晶振是一个神奇的水晶制品,振动模式也别惧特色.
  切割式石英晶振的振动模式及基本参数特性.
振動模式
Cut
周波数範囲(kHz)
周波数定数 (kHz)
容量比
(Typical)
厚度滑脱振動



AT 基本波
800~5000
2000~80000
1670/t
1670/t

300~450
220

AT3 倍波
20000~90000
1670* n/t
n* 250
n: 倍波次数
AT5 倍波
40000~130000
AT7 倍波
100000~200000
AT9 倍波
150000~230000
BT 基本波
2000~35000
2560/t
650
屈曲振動
+2° X
16~100
700*w/l
450
屈曲振動
XY
NT
1~35
4~100
5700*t/l5000*w/l
600
900
伸長振動
+5° X
40~200
2730/l
140

輪郭滑り振動

CT
250~1000
3080/l
400
DT
80~500
2070/l
450
SL
300~1100
460/l
450

注意 : At-cut 3 倍波及び 5 倍波では、更に低い周波数も可能となっています。

  论选晶振的重要性.晶体的好坏直接影响到晶振的质量.都说晶振虽小,但作用却非常大.
