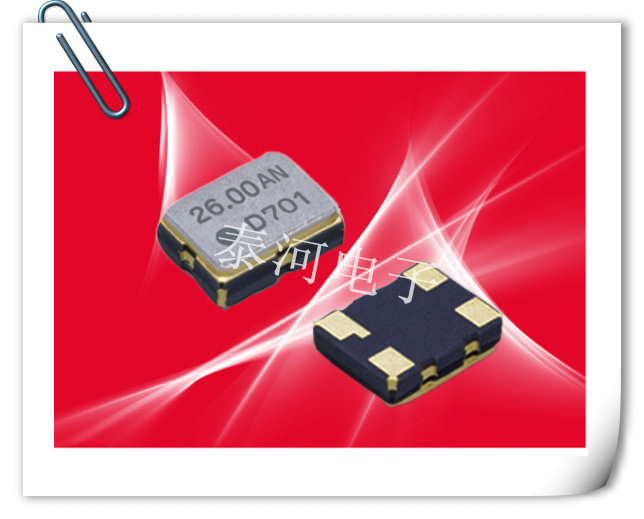

    温补晶振,DSB221SDN晶振,GPRS定位系统导航晶振,26M温补晶振

  • 产品型号:37097946
  • 晶振频率:9.600~52.000MHZ

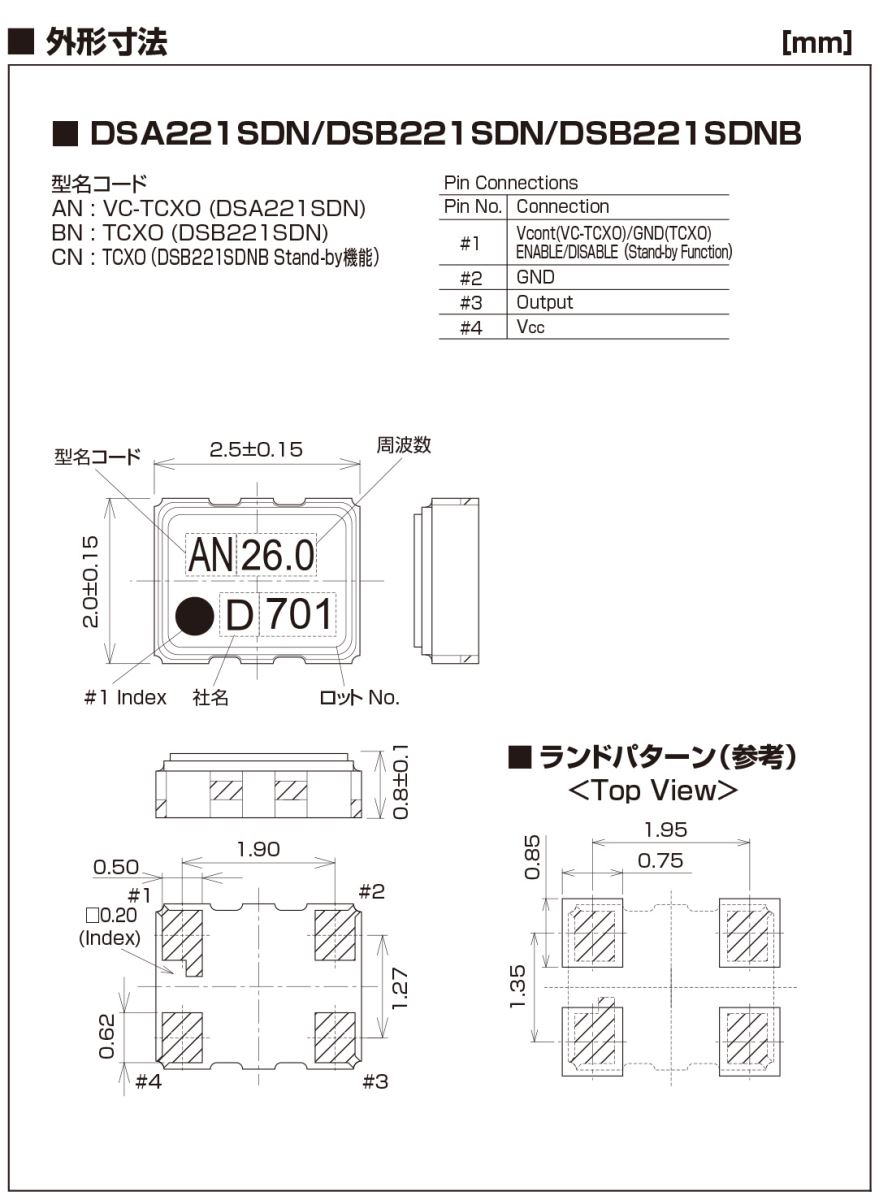

  • 晶振尺寸:2.5*2.0*1.8mm详细资料参考PDF
  • 产品应用: 专用于GPS定位导航系统晶振产品质地轻,体积小,低抖动,低功耗,低电压,低插损,低电平,高精度,高品质...卫星导航,航空航天,军事定位使用的晶振便是KDS晶振品牌系列DSB221SDN晶振,26MHZ频率,1.8V~3.3V电压,高精度0.5ppm.外...
温补晶振,DSB221SDN晶振,GPRS定位系统导航晶振,26M温补晶振
中心频率:9.6~52.000MHZ
常用频率范围:16.367667M晶振,16.368M晶振,16.369M晶振,26M晶振,33.6M晶振
电源电压输出范围:+1.68~+3.5V
电源电压:+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流:+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)


  KDS晶振公司自1959年的创业以来,大真空晶振公司是“信赖的人”、“信赖的产品”、“信赖的企业”、“信赖的企业”、“信赖”的理念的基础、高度化的时代的需求的产品制作,与世界中的客户缔结了信赖的羁绊。KDS晶振公司作为全球事业的水晶装置,开发了对地球环境的水晶装置,更加方便舒适的下一代电子社会的实现贡献过来。
在日本大真空中,开发多种多样化的市场的需要开发多彩的水晶装置,并提出了一步的解决方案。并且,为了快速和顺畅地提供,所有领域的专家都能超越部分联合的公司内部体制。支撑着大真空的信赖的,是由泰河电子职员的快速的对应力和协同效果。人创造的,人的支持,“KDS”品牌。每天的业务中积累的一个人的小小的信赖,连接着客户的巨大的信赖。欢迎登陆KDS晶振官网查询更多资料:http://www.taiheth.com/KDScrystal/



温补晶振,DSB221SDN晶振,GPRS定位系统导航晶振,26M温补晶振.
型名 DSB221SDN晶振 (TCXO)
出力周波数範囲 9.6?52MHz
標準周波数 16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電圧範囲 +1.68?+3.5V
電源電圧(Vcc +1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消費電流 +1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)
スタンバイ時電流 -
出力電圧 0.8Vp-p min.(f≦52MHz)(クリップドサイン波/DC-coupled)
出力負荷 10kΩ//10pF
周波数安定度 常温偏差 ±1.5×10-6 max.(After 2 reflows)
温度特性 ±0.5×10-6,±2.5×10-6 max./-30?+85℃
±0.5×10-6,±2.5×10-6 max./-40?+85℃(Option)
電源電圧特性 ±0.2×10-6 max.(VCC ±5%)
負荷変動特性 ±0.2×10-6 max.(10kΩ//10pF±10%)
経時変化 ±1.0×10-6 max./year
周波数制御 制御感度 -
周波数制御極性 -
起動時間 2.0ms max.
出力イネーブル時間 -
位相ノイズ
Offset 100Hz
Offset 1kHz
Offset 10kHz
Offset 100kHz
[f≦26MHz]
-115dBc/Hz
-130dBc/Hz
-150dBc/Hz
-155dBc/Hz
[26MHz<f≦40MHz]
-110dBc/Hz
-130dBc/Hz
-150dBc/Hz
-155dBc/Hz
[40MHz<f≦52MHz]
-105dBc/Hz
-125dBc/Hz
-145dBc/Hz
-150dBc/Hz
梱包単位 2000pcs./reel(φ180)




所有产品的共同点
1:抗冲击
  抗冲击是指产品晶体可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种晶体产品,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
  暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂/pH值环境
  请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品.
4:粘合剂
  请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
  请勿在卤素气体环境下使用产品.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
  过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.


质量政策
  加高电子本着顾客满意与质量领先的使命感,为提供客户稳定的产品质量,本公司均依照TS16949 /ISO9001的国际质量认证要求,执行并建构质量保证系统,实行严格的质量控管制度,加高电子质量管理系统的推动执行,是由质量政策展开,合理化推动质量管理,落实质量系统有效实施 ,相继于2000年取得 ISO9001 认证,2006年经BVQi验证取得ISO/ TS16949 质量系统之标准。
环境政策
  产品内不含对环境及人体造成损害物质.产品寿命终止时,有最大比例回收再使用,是加高绿色化产品政策.
  我们确实遵循RoHS (欧盟电子电机产品有害物质禁限用指令)、SONY 技术标准文件(SS-00259)及其他法规与客户要求,推动环境教育活动,持续强化全员及供货商的环保观念及认知重视无有害物质的产品及生产过程,致力推动设计绿色产品。


  深圳泰河电子公司主要生产产品为全系列石英晶体振荡子即:石英晶体谐振器,(DIP晶体和贴片晶振).石英晶体振荡器(SMD OSCILLATOR) 和石英晶振控制振荡器(SMD晶振VCXO压控晶振).泰河电子公司拥有超过10年以上的生产经验.秉持着持续开发与专业技术支持.提供使用者最佳的解决方案及最好的服务品质.产品广泛用于移动通讯机,数字电视,计算机周边产品,数码产品,GPS,通信基站.等高科技产品.其中我司的SMD陶瓷中频滤波器,SMD陶瓷谐振器等晶振,在通讯机和高档次游戏机上使用时与日本村田(MURATA)公司性能兼容,体积小,高性能,超薄型.我们拥有日本先进生产技术和技术人员,从韩国SANSUNG公司,SUNIC公司,日本HAMAI公司引进划片,成模,研磨,检测.等高精密的自动设备,构造成现代化完美的机械化生产线,从而提高了产品合格率、可靠性、一致性,成本大大降低.同时,我们还拥有一支服务诚恳,兢兢业业,及具竞争意识的销售团队,产品主要销往新加坡,马来西亚,巴西,澳大利亚,美国,加拿大等国家.我们的销售与生产完美的融为一体.
