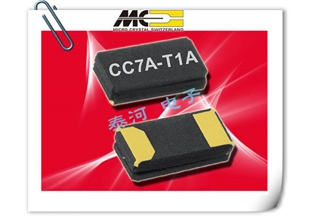

    Microcrystal晶振,CC7A-T1A晶振,陶瓷两脚贴片晶振

  • 产品型号:57311150
  • 晶振频率:24.000~50.000MHZ

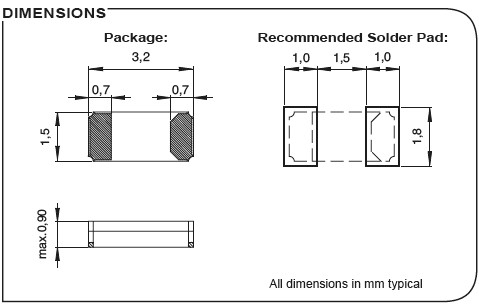

  • 晶振尺寸:3.2*1.5*0.75mm 详细资料参考PDF
  • 产品应用: 2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品...
    瑞士微晶晶振按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善.
    微晶晶振建立和遵守其严格的基于活动所在地法律法规的环境、安全和健康标准.将不断地扩展循环利用、能源和废弃物管理项目.
    对员工进行环境保护知识培训,提高其环境意识,建立环境职责,自觉改进、预防对环境的负面影响.在对石英晶振,贴片晶振,压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)压电石英晶体元器件的全过程中努力节能降耗,实现资源消耗最小化.对产生环境影响的活动做出及时反应,并对可能产生环境负面影响的活动做出预防.
    瑞士微晶晶振集团减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.

Microcrystal晶振,CC7A-T1A晶振,陶瓷两脚贴片晶振,频率24 – 50MHZ,封装尺寸:3.2*1.5*0.75mm
微晶晶振规格 单位 CC7A-T1A晶振 石英晶振基本条件
标准频率 f_nom 24 – 50MHZ 标准频率
储存温度 T_stg -55°C ~ +125°C 裸存
工作温度 T_use -40°C ~ +85°C 标准温度
激励功率 DL 200μW Max. 推荐:1μW ~ 100μW
频率公差 f_— l ±50 × 10-6 (标准),
(±50 × 10-6 ~ ±100 × 10-6 可用)
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.taiheth.com
频率温度特征 f_tem ±50 × 10-6/-20°C ~ +70°C 超出标准的规格请联系我们.
负载电容 CL 3.0 / 9.0 / 16.0PF 不同负载电容要求,请联系我们.
串联电阻(ESR) R1 如下表所示 -40°C —  +85°C, DL = 100μW
频率老化 f_age ±3 × 10-6 / year Max. +25°C,第一年


    存储事项
    (1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
    正常温度和湿度:
    温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
    (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
    安装时注意事项
    耐焊性
    加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD产品。在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
    (1)柱面式产品和DIP产品
    型号 焊接条件
    [ 柱面式 ]
    C-类型,C-2-类型,C-4-类型 +280°C或低于@最大值5 s
    请勿加热封装材料超过+150°C
    [ 柱面式 ]
    CA-301
    [ DIP ]
    SG-51 / 531, SG-8002DB DC,
    RTC-72421 / 7301DG +260°C或低于@最大值 10 s
    请勿加热封装材料超过+150°C

(2)SMD晶体产品回流焊接条件(实例)
    用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。

质量政策
    瑞士微晶晶振集团减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
    保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的石英晶振,晶体振荡器,石英晶体谐振器等产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
