- 产品型号：70229107
- 晶振频率：10~52MHZ
- 晶振尺寸：2.5x2.0mm
- 产品应用： Diodes百利通晶振,JT255温补晶振,JT255CF0026.000000晶振,JT255BI0032.000000有源晶振，JT255TCXO系列是一款高性能温补晶体振荡器，具有限幅正弦波输出，工作电源电流非常低。它支持各种电源电压、稳定性和其他特性。...
-

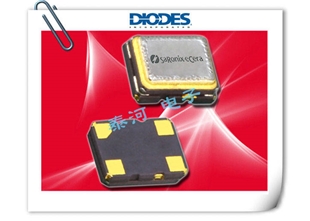

Diodes百利通晶振,JT255温补晶振,JT255CF0026.000000晶振
.jpg)
Diodes百利通晶振,JT255温补晶振,JT255CF0026.000000晶振,JT255BI0032.000000有源晶振，JT255 TCXO系列是一款高性能温补晶体振荡器，具有限幅正弦波输出，工作电源电流非常低。它支持各种电源 电压、稳定性和其他特性。它旨在满足现有的应用需求，具有低电流，低抖动，低功耗，严格的温度稳定性，削波正弦波输出电平，出色的相位噪声，工业温度范围，无铅且符合RoHS/Green标准，快速交货时间，应用于网络系统，网络 全球定位系统/导航，计量，移动和无线，智能手机等。
Diodes百利通亚陶晶振公司的总部位于美国德克萨斯州的密尔皮特斯，主要生产石英晶振，石英晶体谐振器，无源晶振，有源晶振，压控振荡器，压电石英晶体元器件、压电石英晶体、有源晶体等水晶组件以及二极管、整流桥、晶体管、场效应管等等.还包括电源管理设备,如LED驱动、交直流转换器和控制器,电源开关和线性稳压器和电压参考特殊功能的设备,如USB电源开关、负荷开关、电压主管,和马达控制器.
Diodes晶振所生产的石英晶振，贴片晶振，无源晶振，有源晶体振荡器，压电石英晶体元器件、压电石英晶体、有源晶体广泛应用于智能设备,汽车电子，无线通讯，网络通信,精密仪器，GPS卫星，网络控制器，全球GPS定位系统等领域.工程、销售、仓储和物流办事处设在台北,香港、曼彻斯特、上海、深圳、中国、韩国、慕尼黑、德国、以及世界各地的支持办事处.
Diodes百利通亚陶晶振公司的产品符合欧盟环保要拥有c-tpat认证,所拥有的制作设备获得qs-9000、ISO-9001:2008、ts16949:02和ISO14001认证,足以见得戴奥德斯公司一流的生产技术以及先进的设备和服务管理体系.
Diodes的石英晶体振荡器是低抖动、极稳定的振荡器模块,结合了通过认证的石英晶体谐振器技术,以及 PERICOM 最先进的频率 IC 技术.我们的振荡器具备 CMOS/TTL、LVPECL 或 LVDS 输出逻辑,针对各种产品应用的总精确度可达 ±20 ppm,包括 WiFi、WiMax、PON 及相关电信标准（例如 SONET/SDH）.此外,部分振荡器产品具备电压控制功能,可调整用于数据讯号撷取、频率时序重排和抖动衰减,或频率合成的输出频率内电路.
| Parameter | Min. | Typ. | Max. | Units | Notes | |
| Output Frequency | 10 | 52 | MHz | |||
| Supply Voltage | 1.8 | 3.3 | V | See ordering options, VDD ±5% | ||
| Supply Current | 1.5 | mA | Output Frequency ≤ 30 MHz | |||
| 2 | mA | Output Frequency > 30 MHz | ||||
| Output Voltage Level | 0.8 | 1.4 | V | Pk-Pk | ||
| Output Load | Resistance | 9 | 10 | 11 | kΩ | |
| Capacitance | 9 | 10 | 11 | pF | ||
| Frequency Stability | vs Temperature | ±0.5 | ±5.0 | ppm | See ordering options | |
| vs Load | ±0.2 | ppm | ±10% load change | |||
| vs Voltage | ±0.1 | ppm | ±5% supply voltage change at typical load | |||
| Static Temperature Hysteresis | ±0.6 | ppm | ||||
| FrequencyAging | ±1.0 | ppm | First year, +25°C | |||
| Frequency ToleranceAfter Two Reflows | ±2.0 | ppm | @ +25°C±3°C after one hour recovery | |||
| Harmonics | -8 | dBc | ||||
| Operating Temperature Range | -40 | 85 | °C | See ordering options | ||
| Storage Temperature Range | -40 | 85 | °C | |||
| Phase Noise at 1KHz offset | -135 | -140 | dBc/Hz | At 26MHz | ||
| Start up Time | 2 | ms | ||||
.jpg)
.jpg)

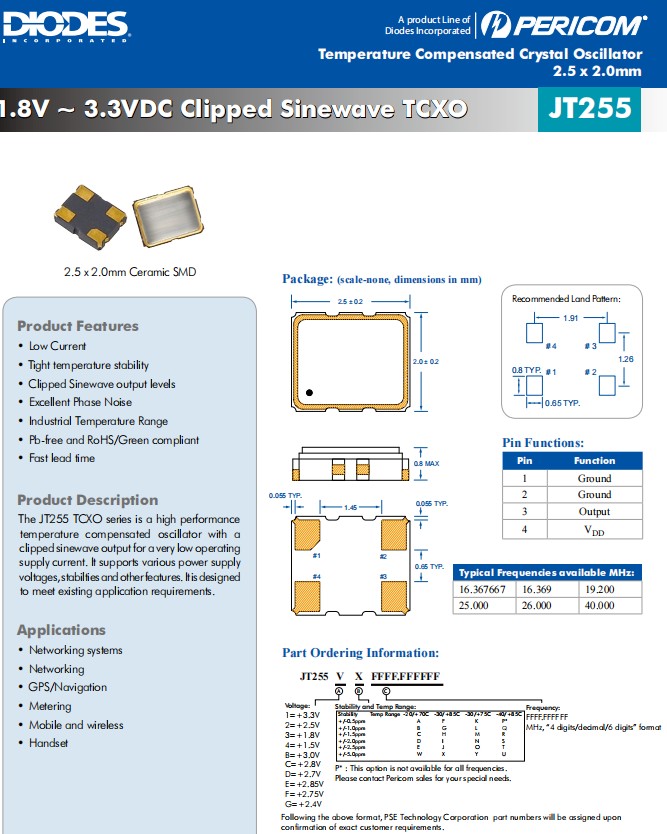

Diodes百利通晶振,JT255温补晶振,JT255CF0026.000000晶振,JT255BI0032.000000有源晶振
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性：
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
