首页应用案例汽车产品NDK晶振,贴片晶振,NX3225GD晶振

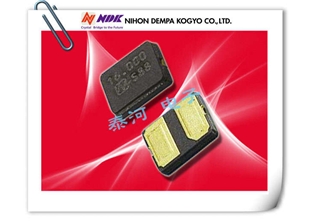

    NDK晶振,贴片晶振,NX3225GD晶振

  • 产品型号:25607987
  • 晶振频率:7.980~12.000MHZ

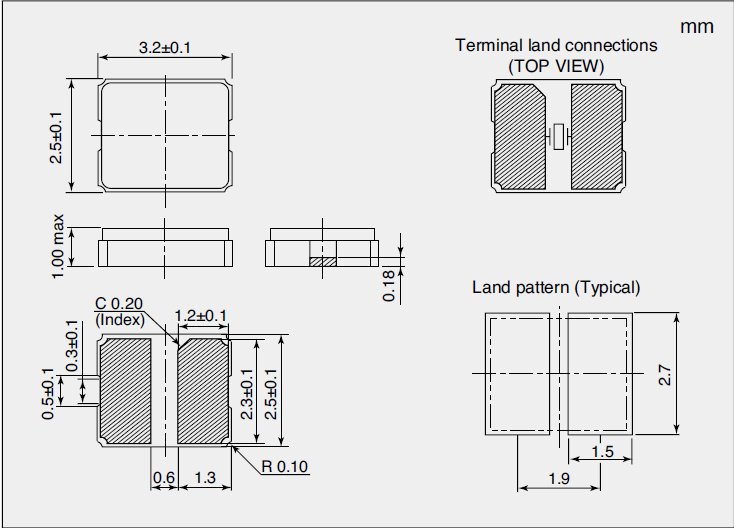

  • 晶振尺寸:3.2*2.5*1.0mm 详细资料参考PDF
  • 产品应用: 随着科技数码产品的小型化发展,晶体元件的尺寸也从早期的插件庞大体积演变成目前的多种规格SMD小尺寸趋势,目前晶体内部的石英晶片已经达到了+-0.002mm以内了,由于很多晶振厂家在生产小尺寸时所产生的问题,晶片很小...


  要认识到作为世界一流厂家的使命和责任,要始终在行业中起带头作用。
    抢先取得社会需求,为客户提供高质量的服务与晶振,
石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振。
    追求使用更方便、更稳定的发振源,创造更高的附加价值。
    不畏失败,向困难挑战,努力培养出能自我开发的人才。
    通过工作发扬人格。
    尊重个人,努力提高员工的生活水平。
    以与关系公司、供货商及包括地区社会在内的共同繁荣来回报投资者。
    致力于保护地球环境,担负起责任。

NDK晶振规格 单位 NX3225GD晶振 石英晶振基本条件
标准频率 f_nom 7.98 - 12 MHz 标准频率
储存温度 T_stg −40 - +150 °C 裸存
工作温度 T_use −40 - +150 °C 标准温度
激励功率 DL 200μW Max. 推荐:1μW ~ 100μW
频率公差 f_— l ±50 × 10-6 (标准),
(±50 × 10-6 ~ ±150 × 10-6 可用)
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.taiheth.com
频率温度特征 f_tem ±50 × 10-6/-40°C ~ +85°C 超出标准的规格请联系我们.
负载电容 CL 8PF 不同负载电容要求,请联系我们.
串联电阻(ESR) R1 如下表所示 -40°C —  +85°C, DL = 100μW
频率老化 f_age ±5 × 10-6 / year Max. +25°C,第一年
    汽车电子有助于二氧化碳排放的抑制

在某些情况下,我们的产品是间接地有助于减少二氧化碳排放量(抑制),通过作为应用程序(客户产品)。
    产品如下图所示(晶体控制振荡器、石英晶体振荡器等)用于汽车电子产品。我们将介绍一个例子,该系统将有减少二氧化碳排放量(抑制)的影响。

    (1)发动机控制
    通过控制发动机的燃油喷射装置来提高燃油的排放量来抑制二氧化碳排放
    (2)电子控制
    通过自动选择合适的齿轮,根据驾驶环境(负载)来实现有效驾驶,抑制二氧化碳排放。
    (3)减少空闲
    停止怠速时抑制二氧化碳排放。
    车身控制
    (4)TPMS(轮胎压力监测系统)
    轮胎气压以防止燃料deetrioration低气压下驾驶造成抑制CO2排放监测。
    (5)汽车空调
    抑制二氧化碳排放,通过控制一辆车内的温度,控制汽车内的温度,降低汽车的能耗。
    信息通信
    (6)汽车导航
    利用交通拥堵信息或全球定位系统减少出行损失,抑制二氧化碳排放。
    (7)等
    减少在收费站停止旅行损失的二氧化碳排放量。
    车辆控制
    (8)ESC(电子稳定控制)
    通过检测道路状况和防止打滑,打滑抑制CO2排放。

    卤化合物
    请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

静电
    过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

在设计时
    机械振动的影响
    当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导
    (1) 理想情况下,机械蜂鸣器应安装在一个独立于无源晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
    (2) 在设计时请参考相应的推荐封装。
    (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
    (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
