在高速数字电路,射频无线通信,卫星GNSS定位,800G/1.6T超高速以太网,工业精密伺服控制,高精度测试测量仪器等高端电子硬件设计中,时钟相位抖动(PhaseJitter)是决定系统信噪比,信号完整性,传输误码率,定位精度,控制稳定性的核心关键指标.随着设备速率提升至数百Gbps,时钟频率迈入GHz级别,微小的纳秒甚至皮秒级抖动,都会被高速链路无限放大,直接导致通信丢包,射频杂散超标,定位漂移,伺服控制震荡,仪器测量误差超标等一系列硬核问题.

在日常研发调试,可靠性测试,量产质检过程中,绝大多数工程师习惯直接读取时域抖动数值(RMSJitter,Peak-to-PeakJitter),但时域数据只能告诉我们"抖动超标,参数不良",却无法解释抖动为什么超标,根源来自哪里,如何彻底根治.单纯依靠时域参数,只能盲目整改,反复试错,调试效率极低.

而相位噪声图谱(频域分析)是时序问题的终极诊断工具,被称为硬件时序调试的"CT影像图".不同来源,不同类型的相位噪声,相位抖动,会在图谱上呈现完全不同的专属频谱指纹.只要熟练掌握图谱曲线走势,噪声基底变化,斜率特征,杂散分布规律,就能精准区分器件固有随机抖动,电路宽带热抖动,电源周期性干扰,PCB串扰电磁干扰,环境应力温变振动抖动五大类问题,实现快速定位,精准整改,彻底根治.

深圳市泰河盛电子有限公司作为SiTime晶振品牌官方授权一级代理商,长期深耕高端精密时序器件赛道,专注为高速网络,射频通信,卫星定位,工业测控,精密仪器行业提供原装SiTime超低抖动,低相位噪声MEMS晶振与时钟振荡器解决方案.依托原厂核心技术与多年硬件调试实战经验,为广大研发客户提供图谱分析,抖动排查,选型替换,方案优化一站式技术支持.咨询热线:0755-27872782.

一,核心原理深度解析:相位噪声与相位抖动的完整对应关系

想要精准读图,排查故障,首先要彻底打通时域与频域的逻辑关联.很多工程师长期混淆相位抖动与相位噪声,本质原因是没有理解两者的物理关系:相位抖动是时域的结果,相位噪声是频域的本质,所有抖动都是相位噪声在不同频带的积分叠加.

时钟信号并非理想的纯净正弦波,真实时钟存在相位随机偏移,频率微小波动,信号杂散干扰.在时域上,这些偏差表现为时钟边沿提前或滞后,即相位抖动;在频域上,载波两侧会出现连续噪声频谱与离散干扰频谱,即相位噪声图谱.

行业标准明确:不同偏移频率区间的相位噪声,对应不同类型的抖动来源.

1.近载波低频偏移(10Hz～1kHz):对应器件固有低频闪烁噪声,主导长期漂移,慢抖动;

2.中频段偏移(1kHz～1MHz):对应电路热噪声,PLL环路噪声,主导随机宽带抖动;

3.远频段偏移(1MHz以上):对应电源,EMI,PCB串扰等外部周期性干扰,对应确定性离散抖动.

从噪声特性划分,所有抖动可分为两大类,也是读图判断的核心依据:

随机抖动(RJ):无固定周期,无固定频点,完全随机,图谱表现为曲线平滑抬升,无尖锐尖峰,主要来自器件本体,电路热噪声;

确定性抖动(DJ):有固定周期,固定干扰频点,可复现,图谱表现为固定位置尖锐杂散峰,主要来自电源,电磁,串扰等外部干扰.

二,四大类相位噪声图谱指纹详解:精准对应抖动真实来源

结合多年高速硬件调试实战经验,我们将行业99%的时序抖动故障,归纳为四种典型相位噪声图谱特征,每一种形态都对应明确,唯一的故障源头,工程师可直接对照图谱快速定位问题.

1.近端低频1/f噪声抬升,曲线圆润无尖峰:器件本体固有抖动超标

图谱典型特征:在10Hz,100Hz,1kHz近载波低频区间,相位噪声曲线明显向上抬升,曲线斜率变缓,底噪偏高,整体走势平滑,无任何离散杂散尖峰,高频区间基本正常.

抖动来源解析:该特征是典型的时钟器件本体闪烁噪声(1/fNoise)超标,属于贴片晶振,振荡器与生俱来的固有缺陷,与外围电路,PCB布局,电源干扰无关.主要由谐振体材料微观缺陷,电极损耗,内部介质噪声,低频载流子波动导致.

传统石英晶振受天然脆性石英材料限制,Q值稳定性有限,低频噪声基底高,普遍存在近端噪声偏大的问题,在GNSS定位,射频本振,高精度仪器场景中极易出现低频抖动超差,引发信号信噪比下降,频谱底噪抬高,定位漂移缓慢等隐性问题.

工程判定与整改方案:近端底噪抬高,无杂散=器件本身低频性能不足,电路优化无效.唯一根治方案是升级SiTime超低1/f噪声MEMS时钟器件.SiTime单晶硅MEMS谐振结构材质均匀,缺陷极低,搭配独家降噪架构,可大幅压低近端闪烁噪声,从根源消除器件固有慢抖动,大幅提升时钟长期稳定性与信号纯净度.

2.中频全域均匀抬高,斜率正常无突起:PLL与电路宽带热抖动

图谱典型特征:1kHz～1MHz中频区间整体噪声基底均匀抬高,曲线标准斜率不变,无局部隆起,无离散尖峰,全频段平滑升高,近端与远端无异常.

抖动来源解析:属于系统宽带随机热抖动,来源集中在时钟后端电路,而非晶振本体.常见诱因包括:PLL锁相环环路带宽配置不合理,环路滤波电阻电容参数失配,时钟缓冲驱动芯片热噪声过大,输出阻抗不匹配,负载电容不匹配,多级时钟复用叠加噪声.

这类问题不会产生单点杂散,但会导致整体时钟信噪比全面下降,RMS随机抖动整体偏高,直接影响高速SerDes链路眼图质量,高速以太网误码率,射频信号调制精度.传统分立石英方案需要大量外围匹配,滤波,缓冲电路,极易引入多级叠加噪声,调试难度极大.

工程判定与整改方案:中频整体抬升=电路系统噪声过大,PLL参数失配.可通过优化环路带宽,调整滤波参数,匹配终端阻抗,减少时钟扇出负载改善;最优选型方案为采用SiTime集成式MEMS振荡器,内置优化低噪声PLL,精密温度补偿,集成缓冲驱动,无需复杂外围电路,彻底规避分立电路带来的宽带热抖动问题,大幅简化设计,降低调试难度.

3.远端固定频点尖锐离散尖峰:电源与EMI确定性干扰抖动

图谱典型特征:在1MHz以上中高频,远端偏移频点,出现一个或多个竖直,尖锐,高度突出的离散杂散峰,噪声基底整体正常,仅固定频点异常凸起,干扰特征极强,可100%复现.

抖动来源解析:这是工程中最常见,最好排查的确定性周期性抖动.每一个尖峰频率,都对应系统内部一个固定频率干扰源.

常见对应关系:

-50kHz,100kHz,200kHz尖峰:DC-DC开关电源,BUCK/BOOST变换器开关纹波干扰;

-几百kHz～几MHz尖峰:电源模块高频振荡,LDO自激,开关MOS管高频噪声;

-10MHz,25MHz,50MHz固定尖峰:系统其他时钟串扰,数字总线干扰,FPGA/MCU总线时钟谐波;

-宽频多簇尖峰:PCB走线串扰,平行走线耦合,接地不良,电磁辐射干扰.

这类确定性抖动危害极大,会造成高速链路周期性误码,射频频谱杂散超标,定位周期性跳点,设备间歇性闪断,数据丢包重传.

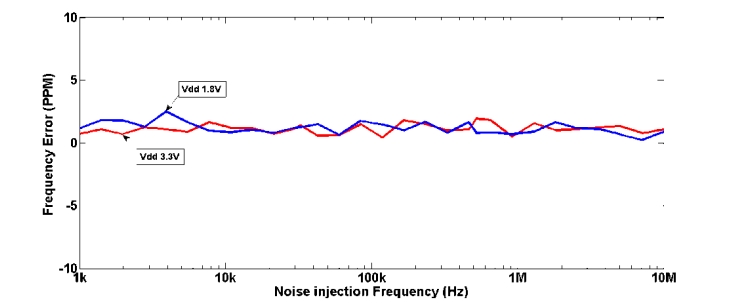

工程判定与整改方案:远端尖峰=外部电路干扰,与器件本体无关.整改方向:优化电源多级滤波,增加磁珠电容滤波,分区布局,时钟走线独立,模拟地数字地分离,关键时钟阻抗匹配,增加屏蔽罩.对于干扰极强的工业,车载,高速设备,可直接选用SiTime高抗扰MEMS器件,其抗电磁干扰能力远超石英晶振,可有效抑制外部干扰耦合引发的抖动放大.

4.宽频紊乱隆起,曲线无规律波动:环境应力与动态工况抖动

图谱典型特征:相位噪声曲线无规则,局部宽频隆起,噪声基底波动不定,高低温/振动工况图谱差异极大,无固定尖峰,斜率紊乱,测试数据重复性差.

抖动来源解析:属于动态环境诱发抖动,来源为设备外部工况变化.包含:设备持续振动,风扇气流冲击,温度快速升降温,PCB弯曲机械应力,晶振腔体微phonics效应,湿热环境应力变化,长期老化漂移.

传统石英晶振为脆性晶体结构,物理稳定性差,对振动,应力,温度极度敏感,工况轻微变化就会引发频率瞬时偏移,相位抖动跳变,图谱紊乱,参数漂移,是工业设备,车载无线设备,户外基站,移动终端时序不稳定的核心通病.

工程判定与整改方案:图谱紊乱,工况波动大=石英器件物理稳定性不足,抗环境能力弱.常规电路滤波,布局优化无法根治,必须更换硬件方案.SiTimeMEMS晶振采用单晶硅一体化刚性结构,抗振,抗冲击,抗应力,温漂极低,可在-40℃～+125℃超宽温,持续振动,强气流工况下保持图谱稳定,彻底解决动态工况抖动问题.

三,标准化实操排查流程:四步快速锁定抖动根源

基于上述图谱特征,我们总结出一套可直接落地的四步标准化排查流程,适用于所有时钟抖动超标,相位噪声不良的调试场景,大幅缩短研发排查周期.

第一步:排查近载波低频区(10Hz–1kHz)

观察曲线是否抬升,底噪是否偏高.若是,直接判定为器件固有低频噪声不良,优先升级低噪声MEMS晶振,无需浪费时间调试电路.

第二步:排查中频宽带区(1kHz–1MHz)

观察整体基底是否均匀抬高.若是,判定为PLL环路,缓冲电路,阻抗匹配,负载配置问题,针对性优化电路参数与拓扑结构.

第三步:排查远端高频区(1MHz以上)

扫描是否存在固定杂散尖峰,记录尖峰频率,反向对应开关电源,系统时钟,总线频率,EMI干扰源,精准整改电源与PCB问题.

第四步:工况对比验证(常温/高低温/静止/振动)

通过多工况对比测试,区分是静态固有问题还是动态环境问题.工况变化参数波动剧烈,即为传统石英器件环境适应性不足,直接替换高稳定SiTimeMEMS方案即可彻底解决.

四,SiTime时序技术:从根源解决各类相位抖动与噪声问题

传统石英晶振受限于天然材料短板,无论电路如何优化,都无法突破物理极限,始终存在低频噪声大,抗振差,温漂大,易受干扰,动态抖动超标等顽固问题.SiTime全系MEMS时钟晶体振荡器依托颠覆性半导体工艺,从底层架构解决所有抖动痛点,成为高端硬件时序设计的优选方案.

1.超低1/f低频闪烁噪声:单晶硅谐振体缺陷极低,近载波相位噪声远超高端石英器件,彻底压制器件固有慢抖动,适配射频本振,卫星定位,精密仪器等高纯净度场景.

2.集成低噪声PLL与缓冲架构:内置优化环路滤波,驱动电路,无需外围复杂匹配,杜绝多级电路叠加噪声,大幅降低中频宽带随机抖动,提升高速链路稳定性.

3.超强环境抗扰能力:一体化硅基结构,抗振,抗冲击,抗机械应力,抗温漂,彻底杜绝工况变化引发的动态相位抖动与图谱紊乱,适配工业,车载,户外,移动设备严苛场景.

4.超低整体相位抖动:旗舰型号抖动低至80fs,频谱纯净度极高,从根源降低高速链路误码率,射频杂散,系统时序失稳风险,大幅提升产品高端性能.

五,泰河盛电子｜专业SiTime代理,为高端时序设计保驾护航

深圳市泰河盛电子有限公司是SiTime品牌官方授权一级代理商,长期专注高端精密MEMS时序器件推广与技术服务,深耕高速网络,射频通信,卫星导航,工业自动化,精密测试测量,车载电子等高端领域.

在供货层面,我司长期常备SiTime全系列低相位噪声,超低抖动,宽温,高可靠MEMS晶振,振荡器,时钟发生器现货,型号齐全,原装正品,品质可溯源,交期稳定,可完全替代各类进口高端石英器件,解决高端时序器件缺货,交期长,性能不足等行业痛点.

在技术服务层面,我司技术团队具备丰富的高速时序调试实战经验,精通相位噪声图谱分析,抖动故障定位,时钟电路设计,阻抗匹配,PLL参数优化,工况可靠性设计.可为客户提供免费图谱诊断,抖动根源分析,精准型号选型,方案对比优化,样品测试,量产技术对接全流程服务,帮助工程师快速攻克时序难题,缩短研发周期,提升产品核心竞争力.

相位噪声图谱是解决所有抖动问题的核心钥匙,读懂图谱,精准溯源,对症整改,是高端硬件稳定量产的关键.选择SiTime高性能MEMS时钟器件,可从底层规避90%以上的时序抖动隐患,大幅降低调试难度与量产风险.

如需相位噪声图谱故障分析,6G低抖动晶振选型,样品测试,批量报价与技术方案咨询,欢迎各研发工程师,设备厂商,采购团队来电洽谈:0755-27872782,深圳市泰河盛电子有限公司竭诚为您服务！
