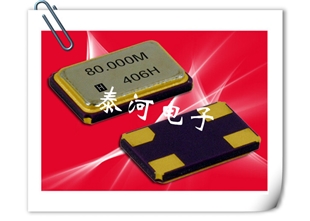

    鸿星晶振,HCX-5SB贴片晶振,台湾HOSONIC晶体,HCX-6SB

  • 产品型号:H5032
  • 晶振频率:8.000~80.000MHZ

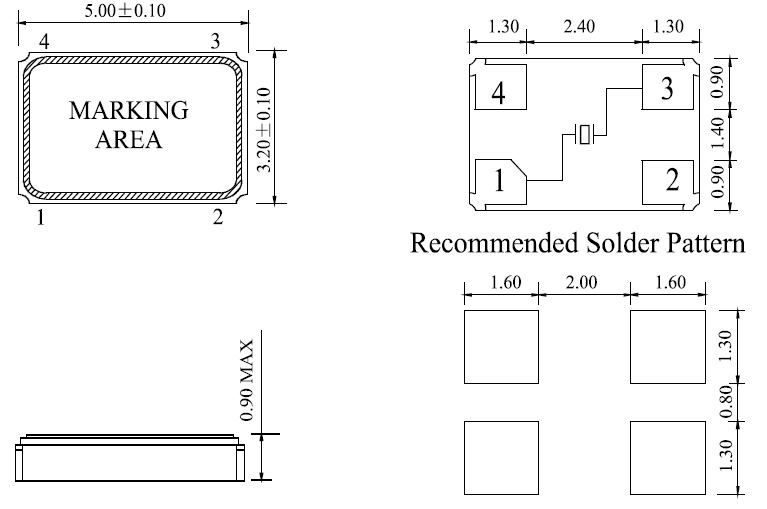

  • 晶振尺寸:5.0*3.2*0.90mm
  • 产品应用: 金属外壳的使用使得产品在封装时能发挥比陶瓷外壳更好的耐冲击性. 性价比出色的产品。 最适用于平板电脑, 电视机, 游戏机等用途。 符合无铅焊接的回流焊曲线特性。


  鸿星晶振,HCX-5SB贴片晶振,台湾HOSONIC晶体,HCX-6SB,杭州鸿星电子有限公司于1979年成立,产品由专业电阻器、电容器制造厂,公元1991年于台湾投入石英晶振之研发制造、1991年开始于中国大陆拓展生产基地,至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处。成为全球从事石英频率控制组件的重要制造商之一,致力于插件式(DIP)与表面黏着式(SMD)石英晶体系列产品之研发、设计、生产与营销。
晶振各项参数 符号 HCX-5SB参数规格说明 需知条件
额定频率范围 f_nom 10.000MHz ~ 54.000MHz 基频
对于超出标准的规格说明,
请联系我们以便获取相关信息。
储存温度 T_stg -55~+125°C 裸存
工作温度 T_use -20 ~ +70°C,-30~+85°C
激励功率 DL 100µW (200µW Max.)
频率公差 f_tol ±10 × 10-6 (标准),
(±15 × 10-6 ~ ±30 × 10-6 可用)
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
频率温度特征 f_tem ±10× 10-6/-25°C ~ +70°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
负载电容 CL 7pF max. 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
输出电平   CMOS
频率老化 f_age ±2ppm max Firstyear Max.



负载电容匹配
1.于振荡电路产生的振荡回路来看,不同的负载电容会有不同程度频率飘移,因此设计时必须针对产品实际的负载电容做量测以确定是否与当初设计规格一致
2.理论值负载电容计算方式如下,由C51 C52计算串联电容后加上离散电容等于实际的负载电容,杂散电容内含PCB Layout、芯片电极等等因素造成.
         CL = C51 * C52 / (C51 + C52) + C0 + Cs;
产品的温度特性
  产品的温度特性是指产品在不同温度下的电性能变化情况,优良产品的温度特性呈光滑的三次曲线(AT切)或二次曲线(BT切),与理论曲线非常相似。主要影响因素是芯片的切型与切割角度,在石英芯片这一节中已有相关介绍,另外芯片加工过程的平面度(高频)和修边情况(低频)也会影响产品的温度特性。制程中芯片污染,电极偏位等也会对产品的温度特性造成影响。
