首页进口晶振HXO-5贴片石英晶体振荡器,鸿星有源晶振,HXO-Q5

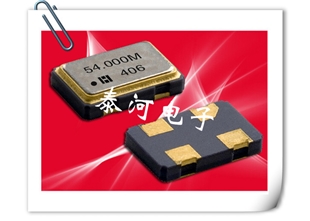

    HXO-5贴片石英晶体振荡器,鸿星有源晶振,HXO-Q5

  • 产品型号:H5032
  • 晶振频率:1.000-133.000MHZ

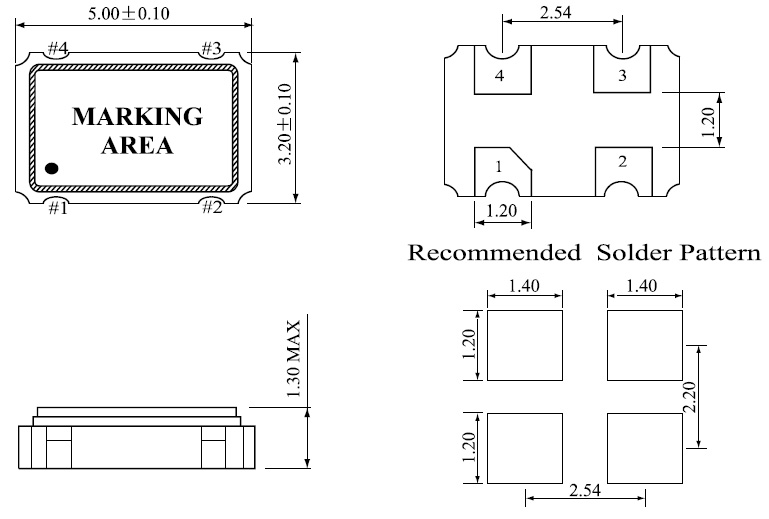

  • 晶振尺寸:5.0*3.2*1.3mm
  • 产品应用: HOSONIC的产品被广泛地运用在个人计算机,安全系统,通讯,无线应用,遥控和消费...


 HXO-5贴片石英晶体振荡器,鸿星有源晶振,HXO-Q5有源晶振是杭州鸿星电子有限公司终于全球的销售产品,具有良好竞争的价格及快速的交货管理.HOSONIC的产品被广泛地运用在个人计算机,安全系统,通讯,无线应用,遥控和消费性电子产品等.并已陆续获得国内外电脑及通讯大厂的认可及使用.鸿星电子于1979年成立,产品由专业电阻器、电容器制造厂,2012年正式与泰河电子建立合作关系.至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处。成为全球从事石英频率控制组件的重要制造商之一,致力于插件式(DIP)与表面黏着式(SMD)石英晶体系列产品之研发、设计、生产与营销。
晶振各项参数 符号 HXO-5有源晶振参数规格说明 需知条件
额定频率范围 f_nom 1.000MHz ~ 133.000MHz 基频
对于超出标准的规格说明,
请联系我们以便获取相关信息。
储存温度 T_stg -55~+125°C 裸存
工作温度 T_use -20 ~ +70°C(-40~+85°C option)
激励功率 DL 100µW (200µW Max.)
频率公差 f_tol ±10 × 10-6 (标准),
(±15 × 10-6 ~ ±30 × 10-6 可用)
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
频率温度特征 f_tem ±10× 10-6/-25°C ~ +70°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
负载电容 CL 15pF Typ. 对于超出标准的规格说明,
请联系我们以便获取相关的信息。
输出电平   CMOS
频率老化 f_age ±2ppm max Firstyear Max.



驱动功率 (Drive Level)
  激励功率的大小直接影响石英晶体谐振器的性能,所以电路设计者一定要严格控制石英谐振器在规定的激励功率下工作,以便充分发挥石英谐振器的特性激励功率一般以微瓦为单位micro Watt,近几年石英晶体生产技术大幅提升加上产小型化与低功耗需求的提升已不需要提供过高的驱动功率.
功率偏小对于长期稳定有利,功率稍大对于短期温度有利.
激励功率太大:
  石英片振动强,振动区域温度升高,石英片内产生温度梯度,会使频率稳定度降低;功率过大时由于机械形变超过弹性限度而引起永久性的晶格位移,使频率产生永久性的变化,甚至有时会把石英片振坏;功率过大会使等效电阻增加(一般阻抗10~100奥姆),电极与接着材料的接口恶化,Q值下降,电阻温度特性和频率温度特性变得不规则;激励功率过大容易激起寄生振荡,同时还会使老化变大.
激励功率太低:
  会使信号杂音比变小而影响短期稳定度,谐振器不易起振,影响工作的稳定和可靠性,所以使用者应根据不同的要求严格控制激励功率;更不能为了增大输出而随意提高激励功率.
振动模式
  同是AT切的芯片,在振动模式上又有基频(FUND),三次泛音,五次泛音等之分.小型SMD石英晶振而言,5次泛音很少,3次泛音一般在40M以上时才会少量生产.同一频率的产品,3次泛音的厚度是基频的3倍,例如我司产品某产品48MHz三次泛音的厚度约为0.104mm(与16MHz基本波的厚度相同),48MHz基本波产品的厚度约为0.034mm.在设计芯片厚度时,AT切的芯片的厚度与频率,及振动模式有关,而与芯片的尺寸大小无关.做成成品后的AT切基频产品,AT切3泛音产品与BT切产品可以通过观察其C0/C1值,TS值,电阻值及TC特性来区分.

供货商管理: 伙伴关系、持续改善、创造双赢
产品开发: 挑战技术瓶颈、为量产化设计、掌握先发优势
生产管理: 优化产销模式、科学化及人性化的管理
制程管制: 稳定第一、及时有效侦测、快速反应与处置
文件管理: 提供全公司一致的信息、做与写一致
变更管理: 一切以数据及客观判断风险、没有走后门的变更
异常处理: 找出所有潜在的不良品、有效的围堵与预防再发生
泰河声明:不采购,不使用来自冲突地区的矿产金属(金、钽、锡、钨)


  深圳泰河电子公司主要生产产品为全系列石英晶体振荡子即:石英晶体谐振器,(DIP晶体SMD 晶体),石英晶体振荡器(SMD OSCILLATOR) 和石英晶体控制振荡器(SMD晶振VCXO压控晶振) 。泰河电子公司拥有超过10 年以上的生产经验,秉持着持续开发与专业技术支持,提供使用者最佳的解决方案及最好的服务品质。产品广泛用于移动通讯机,数字电视,计算机周边产品,数码产品,GPS,通信基站。等高科技产品。其中我司的SMD陶瓷中频滤波器,SMD陶瓷谐振器等晶振,在通讯机和高档次游戏机上使用时与日本村田(MURATA)公司性能兼容,体积小,高性能,超薄型。 我们拥有日本先进生产技术和技术人员,从韩国SANSUNG公司,SUNIC公司,日本HAMAI公司引进划片,成模,研磨,检测。等高精密的自动设备,构造成现代化完美的机械化生产线,从而提高了产品合格率、可靠性、一致性,成本大大降低。同时,我们还拥有一支服务诚恳,兢兢业业,及具竞争意识的销售团队,产品主要销往新加坡,马来西亚,巴西,澳大利亚,美国,加拿大等国家。我们的销售与生产完美的融为一体
