时钟晶体振荡器无铅焊接

来源:http://www.taiheth.com 作者:泰河电子晶振 2019年04月01
時計用水晶発振器の鉛水晶はんだ付けは、2700はんだ付けとも呼ばれます。 つまり、赤外線溶接です。
  条件条件によっては製品の特性が低下することがありますので、下記の条件で使用してください。

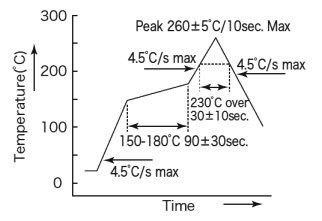

* 10秒で260℃以下、60秒で230℃以下。
  鉛フリーはんだの影響は、耐衝撃性(広葉樹板75立方センチメートル29400 m / s 2半波正弦波X、Y、Z方向それぞれ3回保証)に対して、誤った場合、製品は 再確認してドロップします(振動を確認してください)。
きれいな
超音波洗浄することも可能ですが、共振条件により発振器が破壊される可能性がありますので、使用前に必ず御社に確認してください。
その他の
?CMOSを使用していますので、静電気や通常のCMOSICにご注意ください。
 - #2つの端子(GND)はアース端子、#4端子(V CC、逆電圧や断線の原因となります)のため、端子接続は確実に行う必要があります。
2700シリーズの環境および機械的特性に関しては、以下の試験項目が適用され、保証されています。
石英晶体振荡器测试项目 条件 标准
1 热冲击试验 以-40至+ 85°C(每次30分钟)进行100次循环作为一个循环 * 1
2 高温高湿试验 温度+ 85°C,湿度80 - 85%,500小时(非运行) * 1
3 85°C老化 85°C(非运行)720小时 * 1
4 振动测试 总振幅1.52 mm或196 m /s²,频率10至2000 Hz,对数扫描往复时间20分钟,正交三个方向各4次(总共12小时) * 1
冲击试验 冲击加速度29,400 m /s²,冲击时间0.3 ms,半波正弦波3个正交方向各3次 * 1
6 自然跌落测试 从75厘米的高度落在坚硬的木刻上三次 * 1
7 焊接测试 浸入230±5°C的焊锡浴中3.5±1秒 超过95%的焊接部分覆盖有焊料
8 焊料耐热性试验 回流三次,180±10°C 90±30秒,峰值温度260±5°C(最长10秒),(230°C至30±10秒) * 1
(* 1)上記試験後、電気的特性基準を満たし、前後のF試験の更なる変形例において、ΔF / F≦±10×10 -6を満たした。
以下の項目の標準規格および電気特性規格を参照しています。
(消費電流、TR / TF、V OL / V OH、波形対称性、スタンバイ消費電流、スタンバイ機能)
