首页欧美晶振MTRONPTI晶振MTRONPTI晶振,贴片晶振,M1253晶振

    MTRONPTI晶振,贴片晶振,M1253晶振

  • 产品型号:74686988
  • 晶振频率:12-54MHZ

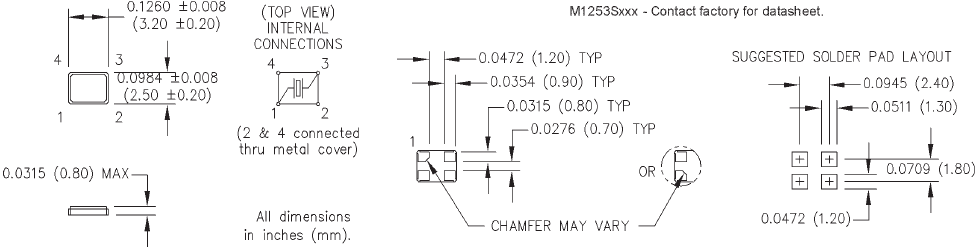

  • 晶振尺寸:2.5 x 3.2 x 0.8 mm
  • 产品应用: 具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(...

  MTRONPTI晶振,贴片晶振,M1253晶振,
MtronPTI于1965年成立于雷达,为高可靠性/高性能应用设计和制造定制RF和微波解决方案。2004年成立,由M-tron Industries,Inc.收购Piezo Technology,Inc. MtronPTI是LGL Group,Inc.的全资子公司。2014年 - 开关滤波器,V和E波段波导滤波器,仪器OCXO
更宽的频率范围,更低的漂移,更低的g灵敏度以及添加两条新产品线:固态功率放大器至20 GHz以及毫米波滤波器至90 GHz。
    2013 - M618x 3.2 x 5.0mm Stratum 3 TCXO;2012 - AS9100 Rev C认证;2012年 - 100MHz低噪声OCXO;适用于仪器仪表,点对点或点对多点微波以及雷达应用的XO5085系列100MHz低相位噪声OCXO。2012年 - 数字RF线 - 数字调谐滤波器;用于数字无线电,软件无线电,认知无线电的数字调谐滤波器...具有更高的可靠性,更大的覆盖范围和更高的数据容量。

  具有最适合于移动通信设备用途的高稳定的无源晶振频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.
MTRONPTI晶振规格 单位 M1253晶振 石英晶振基本条件
标准频率 f_nom 12-54MHZ 标准频率
储存温度 T_stg -40 °C - +85 °C 裸存
工作温度 T_use -10 °C - +60 °C 标准温度
激励功率 DL 300μW Max. 推荐:1μW ~ 100μW
频率公差 f_— l ±30 × 10-6 (标准),
(±10× 10-6 ~ ± 100× 10-6 可用)
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.taiheth.com
频率温度特征 f_tem ±30 × 10-6/25°C 超出标准的规格请联系我们.
负载电容 CL 8-32 pF 不同负载电容要求,请联系我们.
串联电阻(ESR) R1 如下表所示 -40°C —  +85°C, DL = 100μW
频率老化 f_age ±5 × 10-6 / year Max. +25°C,第一年

    贴片型压控晶振自动安装时的冲击
    自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项
    (1)陶瓷包装产品与SON产品,MTRONPTI晶振,贴片晶振,M1253晶振
    在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
    陶瓷包装产品
    在一个不同扩张系数电路板(环氧玻璃)上焊接3225晶体谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
    (2)陶瓷封装产品
    在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
    (3)柱面式产品
    产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

3225mm压控晶体振荡器安装示例

(4)DIP 产品
    已变形的引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

(5)SOJ 产品和SOP 产品
    请勿施加过大压力,以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。


质量政策
        保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的49S假贴片晶振,石英晶体谐振器等产品生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
