    KDS晶振,DSO223SK晶振,LV-PECL贴片晶振

  • 产品型号:16364095
  • 晶振频率:13.5~167MHZ
  • 晶振尺寸:2.5*2.0*0.95mm
  • 产品应用: 企业社会责任:日本株式会社大真空KDS晶振三种信赖行为守则:可靠的人以独立、自助、自足的努力作为基本的行动原则,我们将充分利用我们的优势,为社会整体和接近一切真诚和热情。可靠的晶振,石英晶振,有源晶振,压控振...

    企业社会责任:
    日本株式会社大真空KDS晶振三种信赖行为守则:
    可靠的人以独立、自助、自足的努力作为基本的行动原则,我们将充分利用我们的优势,为社会整体和接近一切真诚和热情。
    可靠的晶振,石英晶振,有源晶振,压控振荡器,,我们将帮助实现一个富裕的社会,通过优化我们的能力,开发最好的产品和服务,并提供给我们所有的客户在世界各地。
    可靠的KDS晶振公司,我们努力履行我们的企业社会责任,通过持续的利润,通过企业活动,遵守所有的法律法规,尊重他们的精神,注重与全球环境的和谐。
    1.我们对KDS晶振公司的管理政策、管理原则和管理措施有正确的认识,并本着KDS晶振公司和全社会的利益,不关心个人的利益和成本。KDS晶振,DSO223SK晶振,LV-PECL贴片晶振.
    2.我们将从观念到问题的解决,而不受制于陈规或惯例。
    3.我们会不时与有关人士进行讨论,如有需要,以方便谈判的调整,并将建立良好的关系,试图解决任何问题的诚意。
    4.我们将通过理解对方的立场,继续说服对方,以便处理石英晶振,贴片晶振,陶瓷雾化片,石英晶体谐振器,任何疑难问题。

 KDS晶振,DSO223SK晶振,LV-PECL贴片晶振,频率范围13.5~167MHz,厚度2.5 × 2.0× 0.95mm,应用于:汽车音响等多媒体设备等.

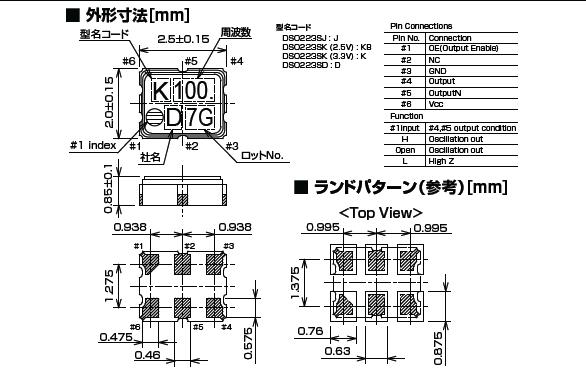

型号 符号 DSO223SK
输出规格 - LV-PECL
输出频率范围 fo 13.5?167MHz
电源电压 VCC +2.5V±0.125V/+3.3V±0.165V
频率公差(含常温偏差) f_tol ±50×10-6 max., ±80×10-6 max., ±100×10-6 max.
保存温度范围 T_stg -40?+105℃
运行温度范围 T_use -40?+85℃, -40?+105℃
消耗电流 ICC 45mA max.
待机时电流(#1引脚"L") I_std 10μA max.
输出负载 Load-R 50Ω to VCC-2V
波形对称 SYM 45?55% [at outputs cross point]
0电平电压 VOL VCC-1.81?VCC-1.62V
1电平电压 VOH VCC-1.025?VCC-0.88V
上升时间
下降时间
tr, tf 0.5ns max. [20?80% Output, OutputN]
差分输出电压 VOD1,VOD2 -
差分输出误差 ⊿VOD -
补偿电压 VOS -
补偿电压误差 ⊿VOS -
交叉点电压 Vcr -
OE端子0电平输入电压 VIL VCC×0.3 max.
OE端子1电平输入电压 VIH VCC×0.7 min.
输出禁用时间 tPLZ 200ns
输出使能时间 tPZL 2ms
周期抖动(1) tRMS 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo≦167MHz) (σ)
tp-p 33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo≦167MHz) (Peak to peak)
总抖动(1) tTL 50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo≦167MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
相位抖动 tpj 1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo≦167MHz)
[13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]


    卤化合物
    请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
    静电
    过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
    在设计时
    机械振动的影响
    当SMD晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
    PCB设计指导
    (1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
    (2) 在设计时请参考相应的推荐封装。
    (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
    (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

质量政策
    KDS晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。
    KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。
    KDS集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。
    KDS晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,贴片晶振,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.KDS晶振,DSO223SK晶振,LV-PECL贴片晶振.
