首页欧美晶振ACT CRYSTALACT CRYSTAL,贴片晶振,2016H晶振

    ACT CRYSTAL,贴片晶振,2016H晶振

  • 产品型号:34630826
  • 晶振频率:16.00MHz-62.50MHz

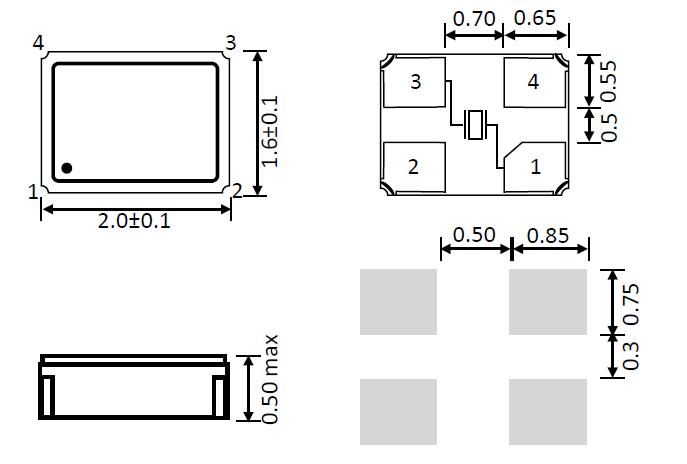

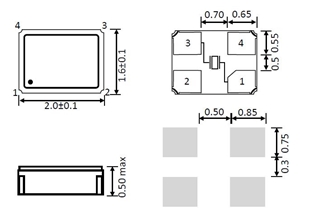

  • 晶振尺寸:2.0*1.6*0.5mm
  • 产品应用: 贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领...

  ACT CRYSTAL,贴片晶振,2016H晶振,
自1986年以来,ACT - 以前的高级晶体技术 - 已发展成为高性能频率控制产品的领先设计合作伙伴。通过新的合作伙伴关系定制频率解决方案。我们与Esterline研究和设计(ERD)的合作使我们能够突破高精度振荡器技术的界限。这些突破性产品为TCXO和OCXO设立了新标准,创造了当今市场上性能最高,最精确的振荡器技术。
    各种标准频率产品,我们还拥有强大的频率控制产品组合,包括晶体,时钟振荡器,TCXO振荡器和滤波器。全球分销网络,作为discoverIE Group plc的一部分,通过我们的独立分销合作伙伴,ACT可以在全球范围内支持您的频率控制要求。我们不仅仅是频率控制以工程为主导的技术支持定制设计/非标准频率,晶体和微控制器匹配服务,样品库存位于英国的内部技术实验室,广泛而成熟的全球分销网络,全面的售后支持,库存管理,通过ISO9001和TS16949认证,灵活性 - 快速周转时间,低MOQ。

  贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
ACT晶振规格 单位 2016H晶振 石英晶振基本条件
标准频率 f_nom 16.00MHz-62.50MHz 标准频率
储存温度 T_stg ‐55°C - +125°C 裸存
工作温度 T_use ‐40°C - +85°C 标准温度
激励功率 DL 100μW Max. 推荐:1μW ~ 100μW
频率公差 f_— l ±10 × 10-6 (标准),
(±10× 10-6 ~ ± 20× 10-6 可用)
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.taiheth.com
频率温度特征 f_tem ±10 × 10-6/25°C 超出标准的规格请联系我们.
负载电容 CL 8.0pF-16.0pF 不同负载电容要求,请联系我们.
串联电阻(ESR) R1 如下表所示 -40°C —  +85°C, DL = 100μW
频率老化 f_age ±1 × 10-6 / year Max. +25°C,第一年

    2016汽车电子晶振自动安装时的冲击
    自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项,ACT CRYSTAL,贴片晶振,2016H晶振
    (1)陶瓷包装产品与小封装TCXO晶振产品
    在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
    陶瓷包装耐高温贴片晶振产品
    在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
    (2)陶瓷封装产品
    在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
    (3)柱面式产品
    产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

射频时钟晶体的安装示例

 (4)DIP 产品
    已变形的引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

(5)SOJ 产品和SOP 产品
    请勿施加过大压力,以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。
